3D геотехническая модель

А. Детерминированный подход

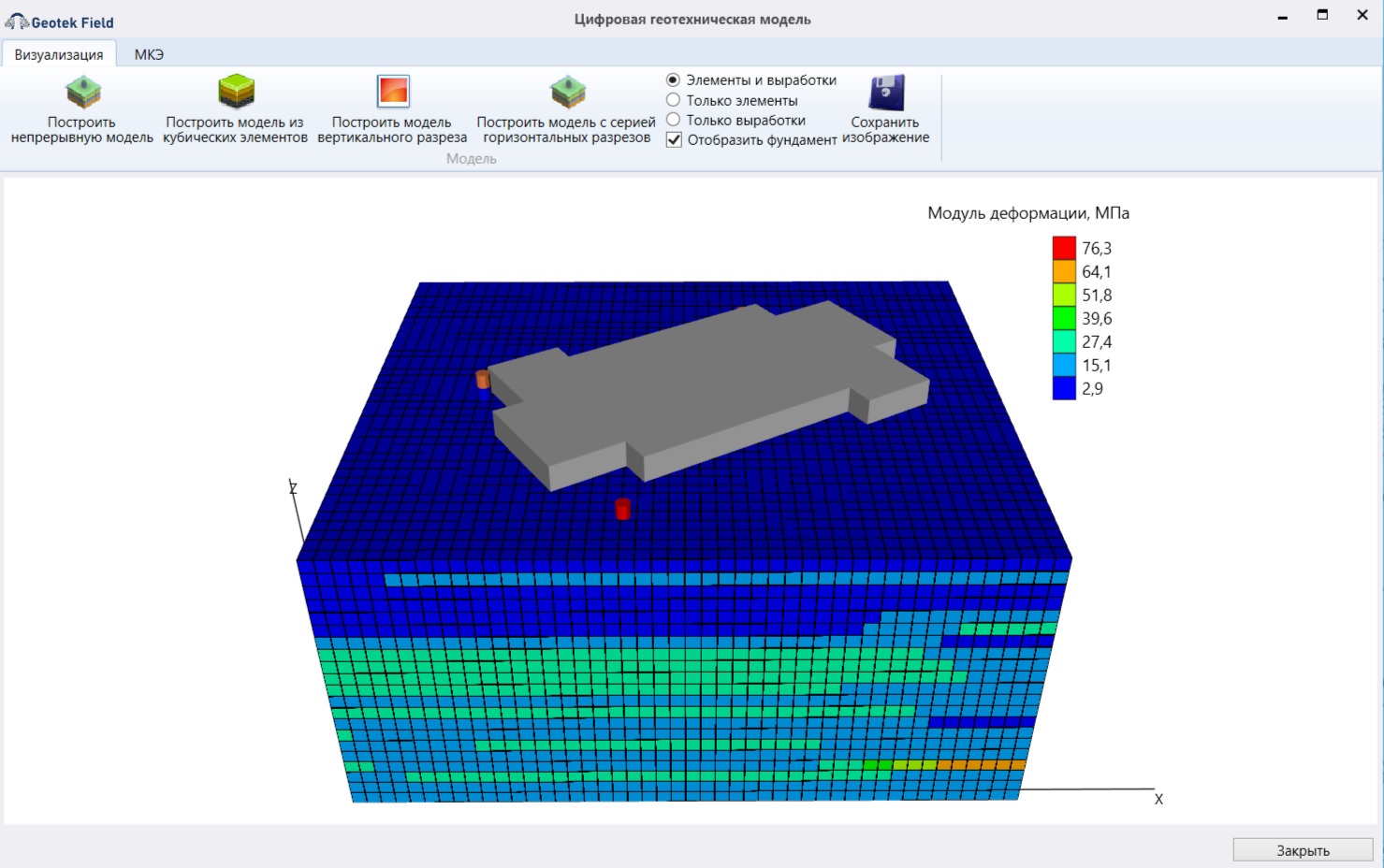

Процедура построения 3D геотехнической модели зависит от типа проектируемого основания здания или сооружения.

Проектирование основания плитного или столбчатого фундамента:

1. На ситуационном плане отображаются размеры фундамента в плане.

2. Вводятся: глубина заложения фундамента, среднее давление под подошвой фундамента.

3. Выполняется построение и визуализация 3D тела геотехнической модели с вертикальными или горизонтальными разрезами.

4. Используя аналитические или численные решения выполняются, соответственно: а) расчет осадки, крена и несущей способности основания и б) напряженно-деформированного состояния основания.

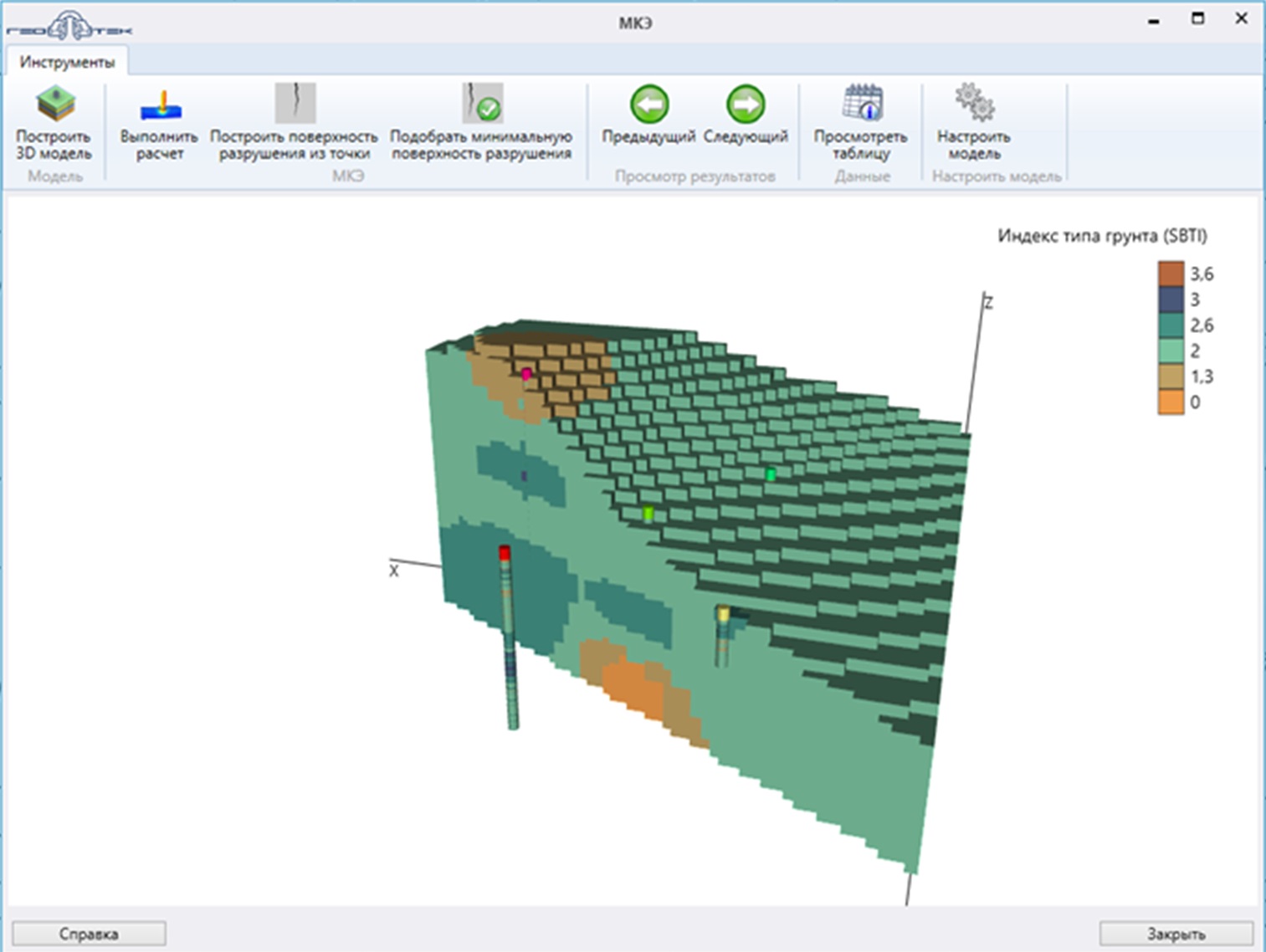

Проектирование склона

1. Используя ЦММ или абсолютные отметки поверхности и выработки выполняется построение поперечного сечения откоса по заданному на ситуационном плане направлению.

2. Автоматически генерируется сеть конечных элементов с соответствующими граничными условиями.

3. Используя аналитические или численные решения выполняется расчет коэффициента устойчивости откоса.

Несущая способность свай

На ситуационном плане выбирается выработка, в месте которой выполняется расчет несущей способности свай одним из рекомендуемых методов.

Б1. Стохастический подход

Процедура построения 3D геотехнической модели основана на использовании метода кригинга и аналитического или численного решения.

а) аналитическое решение:
В 3D геологическую модель вводится конструкция фундамента, нагрузки и выполняется расчет осадки, крена или несущей способности используя известные аналитические решения, в том числе приведенные в соответствующих Сводах Правил.

б) численное решение:
В 3D геологическую модель вводится конструкция фундамента, нагрузки, граничные условия, параметры моделей грунта и выполняется расчет напряженно-деформированного состояния с использованием метода конечных элементов.

Б2. Стохастический подход

Процедура построения 3D геотехнической модели основана на использовании метода случайных конечных элементов и метода Монте-Карло
